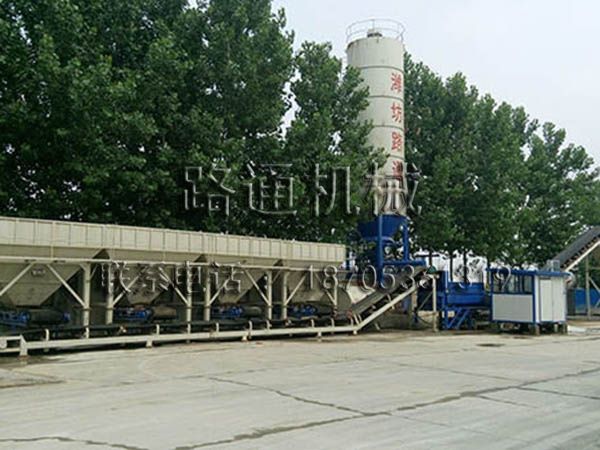

WCB-500型稳定土拌和站（4+1）

　　WCB系列稳定土拌和站，采用先进的微机控制系统，计量准确，可靠性高，操作简单，具有对材料适应性强、级配种类多、结构紧凑、布局合理、便于安装和专场等特点。适应大流量连续作业，是修筑高等级公路、机场、高速铁路等最理想的稳定层配料拌和设备。

适应范围：

㈠施工应用范围

　　WCB系列稳定土厂拌设备适应于普通公路、高等级公路、高速公路、高速铁路及城市道路、运动场、机场等基础材料搅拌。（按原材料要求）

㈡适用材料范围

　　1.石灰：生石灰（球磨机加工过的袋灰）或含水量在10~15%的人工消解的熟石灰。（颗粒径大小由工程要求另行处理解决）

　　2.粒径不大于φ60mm，含水量不大于10%的土。

　　3.粒径不大于φ60mm，含水量不大于5%的砂石。

　　4.含水量在10~15%的粉煤灰。

　　5.各种散装及袋装水泥。

㈢成品种类

　　1.水泥稳定砂砾。

　　2.灰土稳定基料。

　　3.可压混凝土（必须二次搅拌，签合同时必须注明用途）

主要配置：

1、骨料配料供给系统

　　骨料斗

　　·数 量：根据客户要求配备

　　·组合形式：单仓组成。

　　计量装置

　　·计量装置：称重电脑皮带秤

　　·控制形式：微机控制，通过变频器调整皮带秤的转速。

　　·皮 带：宽1000mm，电动滚筒传动

2、粉料供给计量系统

　　粉料仓

　　·数 量：根据客户需求配备

　　·除尘装置：设在仓顶

　　·破拱装置：出料锥口处装有气动破拱装置。

　　计量设备

　　·挡板闸阀：钢性闸板阀

　　·供料螺旋：计量螺旋电子秤

　　·控制形式：微机控制，通过变频器调整供料螺旋转速。

　　·输送形式：粉料经钢性闸板阀经过供料螺旋输送，由计量螺旋计量后输送到搅拌机。

3、供水系统

　　·水箱储水，潜水泵供水

4、搅拌装置

　　·结构型式：双卧轴强制连续式

　　·叶片材质：铬钼合金

5、成品料输送机

　　·皮带带宽：1000mm

6、储料装置

　　·驱动方式：气动、空压机

　　·控制方式：电磁阀控制

7、气路系统

　　·气动元件：均选用优质气动元件

　　·使 用：用于粉仓破拱和成品料门开启。

8、控制系统

　　·控制室采用彩色夹心板，具有保温、隔热功能。内配备冷暖型空调。宽敞明亮，视野开阔

　　·控制台采用人机工程学原理设计，操作舒适。

　　·控制系统采用联想商用机， PLC及变频器等。
